주요 특징
• 4.3”TFT LCD 디스플레이
• 설정 분해능: 1mV/0.1mA;
• 리드 백 분해능: 0.1mV/0.1mA
• 리플 및 잡음: ≦350uVrms/≦2mArms
• 과도 응답 시간: ≦50us
• 부하 기능 (CC, CV, CR mode)
• 트랙킹 직렬/병렬 기능(외부 배선 필요 없음)
• OVP/OCP/OTP 하드웨어 회로 구성
• Delay/출력 모니터링/출력 레코더 기능
• 설정 값, 측정 값 및 출력 파형 표시
• 시퀀스 출력 기능 (8 개 견본 파형 내장)
• 출력 레코더 기능 (출력 전압/전, 최소 간격 1 초)
• 10 세트 메모리 (시퀀스/지연/레코더/패널 설정)
• GPP-3323: USB (Type A) 3A 출력 단자 지원
• 지능형 온도 제어 팬 장착 (저잡음)
• 기본 인터페이스: RS-232, USB, Ext I/O
• 옵션 인터페이스: LAN, GPIB+LAN (공장 설치)
• GPD-x303s 시리즈 명령어 호환

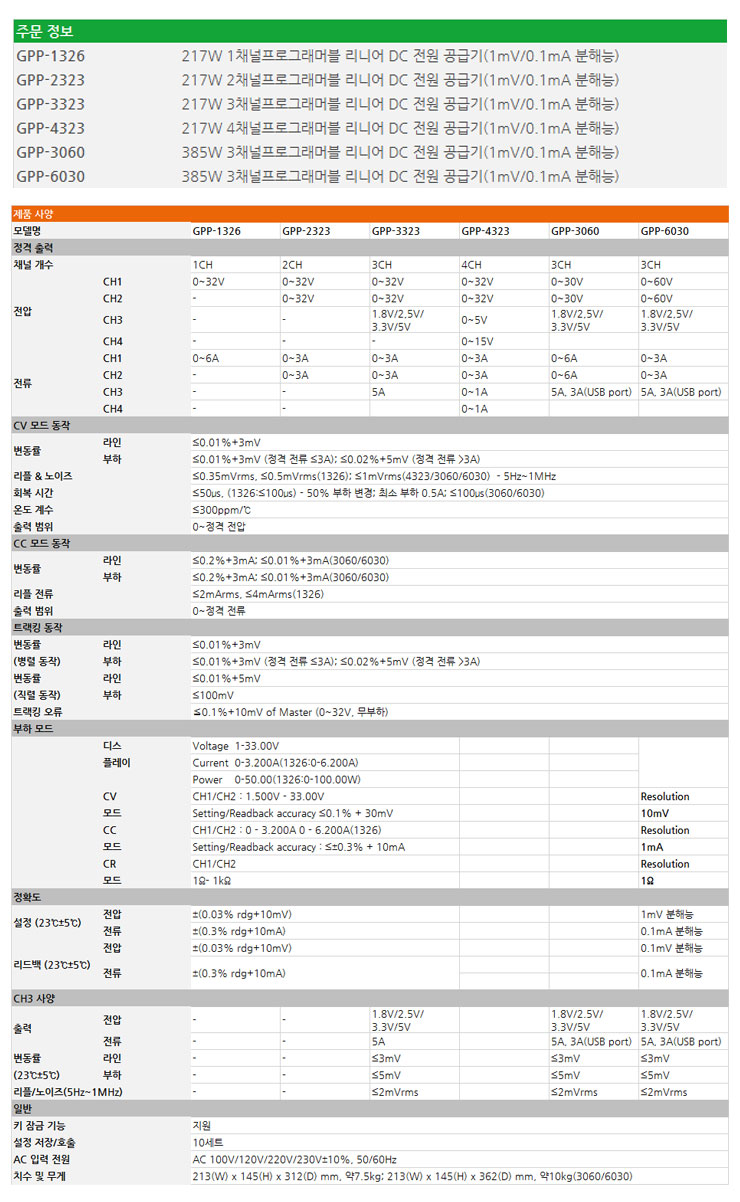

최대 출력 217W 의 다채널 프로그래머블 DC 전원공급기 GPP
시리즈는 4 개의 모델로 구성됩니다:
GPP-1326 (CH1: 0~32V/0~6A),
GPP-2323 (CH1: 0~32V/0~3A, CH2: 0~32V/0~3A),
GPP-3323 (CH1/CH2: 0~32V/0~3A,CH3: 1.8V,2.5V,3.3V,5.0V/5A),
GPP-4323 (CH1/CH2: 0~32V/0~3A, CH3: 0~5V/0~1A, CH4: 0~15V/0~1A)
이 시리즈는 높은 프로그램 분해능(1mV/0.1mA) 및 리드백 분해능(0.1mV/0.1mA)을 제공하며 350uVrms/≦2mArms 리플 노이즈 특성과
50us 미만의 출력 과도 복구 성능을 제공합니다. 또한 개별적인 출력 On/Off스위치가 각 채널에 장착되어 있습니다.
트랙킹 기능을 통해 사용자는 CH1 과 CH2 의 직렬/병렬 연결 시에 추가적인 외부 배선 없이 간단한 설정만으로
손쉽게 직렬/병렬 연결을 구현할 수 있습니다.
GPP 시리즈는 단일 채널 또는 다채널 설정 값, 측정 값 및 파형을 포함한 다양한 디스플레이 모드를 제공합니다.
GPP 시리즈의 모니터링 기능을 통해 사용자는 요구 사항에 따른 모니터링 조건 및 알람 사운드 설정 또는 측정 과정 중
출력 정지 등을 설정하여 DUT 를 보호할 수 있습니다. GPP 시리즈는 출력 과정의 전압/전류를 내부 메모리에
레코더하는 출력 레코드 기능을 제공합니다. 결과를 *.REC 또는 *.CSV 파일로 저장할 수 있으며 USB 메모리로 옮길
수 있습니다. 저장된 *.CSV 파일은 Excel 로 내보내 결과 분석을 수행할 수 있습니다.
GPP 시리즈의 CH1/CH2 는 전자 부하로 사용할 수 있습니다. 예를 들어 CH1 은 전원 출력 채널로 설정하고 CH2 는
DUT 의 전력을 소모하는 부하 채널로 설정하여 단일 기기로 배터리와 같은 전원 소스의 충/방전 테스트를 수행할 수
있습니다. CH1/CH2 는 32V/3A 출력을 제공할 뿐만 아니라 최대 32V 정전압 부하(CV), 최대 3.2A 정전류 부하(CC)
및 최대 1kΩ 정저항 부하(CR) 기능을 제공합니다.
GPP 시리즈의 CH1/CH2 는 시퀀스 출력 기능을 제공합니다. 이 기능을 통해 사용자는 전력 출력 파형을 편집 할
수 있을 뿐만 아니라 시퀀스 정전압(CV) 또는 정전류(CC) 부하 파형, 즉 직렬 전원 출력 또는 동적 부하의
시뮬레이션 테스트를 설정할 수 있습니다. 파형 편집 설정을 쉽게하기 위해 GPP 시리즈에는 시퀀스 출력 기능을
위한 8 개의 견본 파형을 제공합니다: Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp Fall.
OVP/OCP/OPP/OTP 보호 기능을 위한 사운드 알람 기능을 제공하며, 응답 시간이 빠른 하드웨어 회로로
구현되어 있습니다. OCP/OCP 기능을 통해 사용자는 DUT 의 조건에 따라 보호 동작 지점을 설정할 수 있습니다.
(단, GPP-3323 의 CH3 제외). OPP 보호 기능은 부하 동작 중에만 활성화 됩니다.
지연 기능은 CH1/CH2 출력 중에 off 시간을 설정할 수 있습니다. Trigger In/Trigger Out 기능을 통해 외부
장치와 동기화 할 수 있습니다. GPP-3323 의 CH3 은 USB 충전에 사용할 수 있는 USB(A 타입) 3A 출력 단자를
제공합니다. 지능형 온도 제어 팬은 전력 트랜지스터의 온도에 따라 팬 속도를 조정하여 불필요한 잡음을
줄여줍니다.
출력 값 설정 및 Sequence/Delay/Recorder 기능을 위해 10 세트의 내부 메모리를 제공하며 USB 메모리를
사용하여 데이터를 로드/저장할 수 있습니다. RS-232, USB 인터페이스가 기본 제공되며 옵션으로 LAN 또는
LAN+GPIB 인터페이스를 추가 설치할 수 있습니다. GPP 시리즈의 명령어는 SCPI 요구 사항을 준수하며 GPDx303S
시리즈의 명령어와 호환됩니다.
